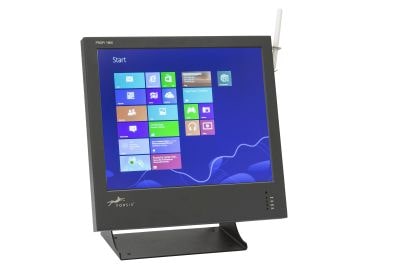

Resistive Panel PC van de PROFI-serie
Die resistive Panel PC-serie van de PROFI-serie is ontworpen voor stationair gebruik in industriële omgevingen. Er is speciale aandacht besteed aan de ontwikkeling van een apparaat dat consistent kan worden ingezet om aan de uiteenlopende behoeften van klanten te voldoen.
De PROFI-serie biedt alles wat u mag verwachten van een resistieve Panel PC, of u nu eenvoudige BDE-rapportage of complexe visualisatie nodig heeft.
Het resistieve touchscreen maakt bediening mogelijk, zelfs met handschoenen aan. Bovendien is het bestand tegen kalibratie en ongevoelig voor oppervlaktevocht. Dit maakt het apparaat ideaal voor veeleisende industriële omgevingen!
Ein stevige en betrouwbare panel pc vereist een robuuste en compacte behuizing die bestand is tegen zware belastingen. Alle ingebouwde componenten moeten beschermd zijn tegen externe invloeden en stevig verankerd zijn. Trillingen, stof, oliën en vonken zijn bijvoorbeeld onvermijdelijk in productieomgevingen. Gecombineerd met temperatuurschommelingen is dit een grote uitdaging voor de hardware.
FORSIS heeft deze uitdaging tot haar kernactiviteit gemaakt en heeft gedurende haar 25-jarige geschiedenis succesvolle ervaringen ingezet in de constructie van de panel pc's. Talrijke industriële bedrijven in bijna alle productiesectoren maken actief gebruik van FORSIS-panel pc's.
De PROFI-reeks is daarom ideaal voor alle toepassingsgebieden, zoals beschermde productiegebieden, omgevingen met een hoge luchtvochtigheid, door trillingen aangetaste oppervlakken of bevestigingssystemen, hoge en lage temperatuurbereiken.
Raadpleeg de beschermingsklassenoverzicht voor meer informatie.
De speciale kenmerken van een FORSIS PROFI resistieve Panel PC
- LCD-formaten: 10,4", 15", 17" en 19" in 4:3-formaat
- 21,5" in 16:9-formaat
- Analoge resistieve Panel PC:
- Probleemloze bediening met vinger, handschoenen, stylus, enz.
- Heeft een gelaagd glaseffect, wat betekent dat bij breuk van het resistieve aanraakpaneel er geen glasfragmenten ontstaan
- Beschermingsklasse: IP65 aan de voorzijde
- Ingebouwde RFID-lezer aan de voorkant: LEGIC© (advant), mifare© (DESFire) en hitag©
Voorpaneel van de resistieve Panel PC op maat van de klant
Een niet te onderschatten voordeel van de FORSIS PANEL PC met resistieve touchtechnologie is dat het voorpaneel volledig naar wens kan worden vormgegeven. In dit voorbeeldbeeld zijn te zien:
- RFID-lezer - De kunststof behuizing aan de voorzijde van de resistieve Panel PC biedt de mogelijkheid om contactloze leessystemen te integreren. LEGIC© (advant), mifare© (DESFire) of hitag© worden aangeboden.
- Speciale functietoetsen - Geïntegreerde functietoetsen; maximaal vier knoppen kunnen naar wens worden vormgegeven, aangesloten via toetsenbordcontroller via USB HID.
- Statusindicatie - er zijn ook twee extra LED's beschikbaar.
Optionele 2D Barcodelezer
Als alternatief of aanvullend op de externe barcodescanner is het mogelijk om in de toegangsbeveiliging van de resistive Panel PC's een 2D-barcodescanner permanent te integreren.
Dit is een goede keuze voor de resistive Panel PC PROFI als er behoefte is aan handsfree barcodelezen. In dit geval worden de gegevens via USB/HID doorgegeven.
Standaardinterfaces met kabeltrekontlasting
Alle kabelaansluitingen bevinden zich aan de achterkant van de resistieve panel PC en gaan naar beneden.
Voor kabeltrekontlasting zijn vier tot zes schroefklemmen op een drager gemonteerd. Hierdoor worden de kabels gebundeld en worden de interface-connectoren ontlast.
Het vervangen van een apparaat wordt hierdoor kinderspel, omdat de trekontlastingsplaat eenvoudig kan worden verwijderd en ter plaatse kan blijven.
Connectorbescherming - Toegangsbeveiliging
Om de verbinding te beschermen, kan de hele aansluitzijde van de resistieve Panel PC optioneel worden afgesloten met een beschermkap. De hoes wordt bevestigd met twee staanders en twee handvastschroeven.
Er worden verschillende soorten kabelaansluitingen aangeboden, zoals RITTAL-krimptechnologie of klassieke PG-kabelwartels.
"Wir beantworten gerne Ihre Fragen."
WLAN-connectiviteit
WLAN-connectiviteit volgens IEEE802.11 ac/g/n gecombineerd met Bluetooth V4.0
- Alle FORSIS-apparaten kunnen optioneel worden uitgebreid met een WLAN-module
- Het CPU-board heeft een MINI PCIe-sleuf, zodat elke WLAN-adapter kan worden geïntegreerd
- De FORSIS-antenne bestaat uit 3 verschillend georiënteerde enkele antennesystemen. Afhankelijk van het aantal antenneaansluitingen van de WLAN-kaart kunnen deze naar wens worden gecombineerd
- De antennes werken in het 2,4 GHz - 5 GHz bereik. Hierdoor kunnen ook Bluetooth-signalen worden overgedragen via deze antennes bij gebruik van een gecombineerde WLAN-adapter
- Ondersteunt de Wi-Fi 802.11 ac/g/n standaard en Bluetooth V4.0
- De robuuste antenne heeft beschermingsklasse IP65
- Behuizing
CPU-behuizing van staalplaat / voorkant van aluminium - Oppervlak
Buitenkant gepoedercoat, binnenkant verzinkt - Beschermingsklasse
Aan de voorkant: IP65 volgens DIN EN 60529/VDE 04
Aansluiting: IP65 volgens DIN EN 60529/VDE 04 - Wireless Antenne
Voorbereiding voor IP65 geschütztes Antennengehäuse - Zugriffschutz
Beschermkap voor de aansluitingen kan alleen met gereedschap worden verwijderd - Befestigung
Achterkant VESA100-beugel met M6 draadbouten - Systemboard Prozessor
Processoren van de 6e generatie - SKYLAKE, DUAL CORE, four threads
Celeron 3955U 2x2,0 GHz Cache 2 MB
i3 6200U 2x2,3 GHz Cache 3 MB
i5 6400U 2x2,4 GHz Cache 3 MB
i7 6600U 2x2,6 GHz Cache 4 MB - Chipsatz
INTEL-U-Serie (Skylake-architectuur) inbegrepen in de chipset - Grafische kaart
Onboard, INTEL HD Graphics 520/210 - Geheugen
NON-ECC, DDRL/DDR3L-RS en LPDDR3 dual SIMM tot 16 GB - Datenspeicher Anschluss
SSD, formaat M.2 - BIOS
AMI UEFI 128-bits inclusief Secure Boot en TPM-codering in UEFI-modus - Netwerk Ethernet
2 x 1 GBit/S Wake on Lan, S5-compatibel
Poort 1: INTEL 100 / Poort 2: INTEL 210 GIGABIT - Aansluitingen (extern bruikbaar)
USB: 4 x USB Type A 2.0
Video: 1 x HDMI 1.4 en 1 x VGA
Ethernet: 2 x RJ45 (1 GBit/s)
Serieel: 2 x RS232 (DB9-connector, 1 optioneel met Vcc op PIN9)
Stroomaansluiting: Koud apparaatsnoer - Optionele interface
Serieel: 2 x RS232 (DB9-connector)
Die eigenaardigheden van een industriële computer in vergelijking met een gewone pc liggen natuurlijk voornamelijk in zijn vorm en ontwerp, wat betekent dat de Panel PC is geoptimaliseerd voor specifieke toepassingen en omgevingen. Dit kan concreet betekenen: een breder temperatuurbereik, gebruik in hygiënisch gevoelige omgevingen, mobiel gebruik op voertuigen en nog veel meer.
Bovendien biedt de resistieve Panel PC van FORSIS verborgen mogelijkheden die hem geschikt maken voor specifieke toepassingen. Deze kleine verschillen worden meestal geïmplementeerd in de vorm van extra printplaten of hardware. Om hun volledige potentieel te benutten, moeten ze worden geconfigureerd vóór verzending. Deze configuratie wordt uitgevoerd via de FORSIS Support GUI. Hiermee kunnen alle FORSIS-productreeksen en hun add-ons worden geconfigureerd.
- Set-uproutine bij het opstarten van de resistieve Panel PC om te bepalen welke aanvullende functies in de vorm van add-ons op ondersteunde borden aanwezig zijn.
- Centrale bewaking van alle randapparatuur vanaf één locatie.
- Weergave van alle apparaatspecifieke gegevens van de resistieve Panel PC, zoals het apparaattype, serienummer, uitbreidingsniveau, enz. Hierdoor kan er bij een ondersteuningsaanvraag gerichter worden gevraagd en kan er dus gerichter hulp worden geboden.
- De logfunctie: tijdens bedrijf wordt de toestand van het apparaat voortdurend gemonitord. Bij een fout of een kritieke toestand wordt er een vermelding in het bijbehorende logbestand gemaakt. Er is een algemeen logbestand en een logbestand voor elk bord, zodat fouten gemakkelijker kunnen worden opgespoord.
- Voor de ondersteunings-GUI is er een installatieprogramma beschikbaar waarmee installatie op een nieuw geïnstalleerd besturingssysteem geen probleem is (alle benodigde stuurprogramma's worden geïnstalleerd).
- De helderheid van het scherm van de resistieve Panel PC kan worden aangepast met behulp van sneltoetsen.
- Autostart: geminimaliseerd in de systeemvakmodus.
Diverse BIOS-waarden in de categorie Systeem, Behuizing en Algemeen BIOS kunnen worden uitgelezen van de resistieve Panel PC. De hoofdprintplaat leest de processor, het geheugen en de harde schijf uit. FORSIS past de systeemwaarden aan, indien nodig, ook op maat voor de klant:
- Systeem: fabrikant, versie, serienummer, product, UUID/GUID, SKU, familie
- Behuizing: fabrikant, versie, serienummer
Directe toegang via API tot de hoofdbordwaarden (live) vult en breidt de instellingen van het bord uit. Dit omvat zaken als temperatuur, ventilatorsnelheid, spanningen en stromen, enz. Bovendien kan de helderheid van het scherm via het bord worden aangepast.
